Diorama Pozazal-20

Un pequeño detalle.

Un compañero me contó que le llamaba la atención una maleta abandonada que veía desde hacía bastante tiempo en la estación. Pues en homenaje, aquí está la maleta, no se si esta en el mismo lugar donde él la vio, pero....

Cardos

Algunos conocidos me han preguntado qué cómo he hecho los cardos del diorama de Albacete, y he preparado un pequeño y sencillo tutorial para tenerlos contentos.

Estos son los materiales: cola blanca, juncos de la marca NOCH (no recuerdo referencia) o los pelos de una brocha de afeitar, pegamento en spray (puede servir laca de pelo), Fine Turf de Woodland Scenics, cola blanca y cinta de carrocero.

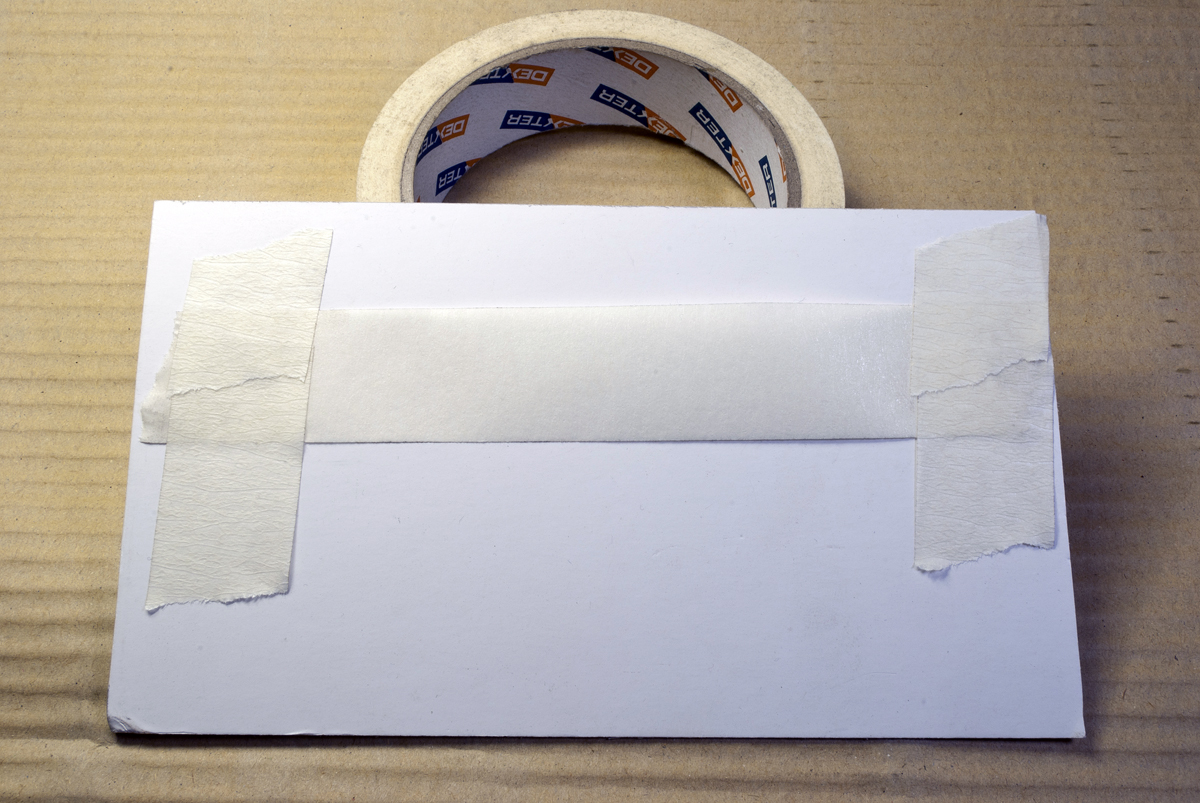

Se coloca en un soporte cinta de carrocero con el adhesivo hacia arriba y se sujeta.

Se colocan los pelos de los juncos.

Una vez colocados los pelos se coloca un trozo de cinta de carrocero y se corta para manejarlo fácilmente.

Se deposita el Fine Turf sobre un recipiente para una mayor comodidad a la hora de que se impregne en los pelos.

Se rocía pegamento en spray sobre los pelos.

Se pone en contacto los pelos con las pequeñas partículas del Fine Turf para que queden impregnadas.

Este es el resultado.

Se cortan al ras por la base. Se deposita una pequeña cantidad de cola Blanca sobre un soporte, se moja la base de los pelos en la cola  sin excederse y se colocan sobre los hierbajos.

Fin del proceso.

Diorama basado en Vadollano. 43

Detallitos.

Para los fumadores y los que hemos dejado de serlo, y para los no fumadores también.
Me acuerdo de haber comprado cajetillas de Bisonte en máquinas como esta. Un detalle que no he podido resistirme a ponerlo.

Estación de Francia

Antes de volver a mi antiguo lugar de residencia, diseñé y corté por láser parte de la forja de la estación de Francia de Barcelona. Mi idea, ya que no me voy a construir toda la estación, es hacer fragmentos de la fachada con la forja, pegarlas sobre cartulina negra, aún no es seguro el color pero será oscura, y hacer a modo de cuadros con marco para colgar en la pared.

 Se hicieron fotos de las puertas, marquesinas, rejas ventanas, etc y lo más frontal posible, en ellas había una referencia de tamaño.
En Photoshop eliminé lo superfluo y me quedé solo con la forja. Distorsioné los elementos para dejar los ángulos rectos y perpendiculares.
En Adobe Illustrator, dibujé las forjas y las escalé a H0. En ese momento me di cuenta que el elemento más grueso de la forja tenía un grosor de 0,4 mm y la cortadora láser después de varias pruebas de corte fino con este material (cartomat 1mm), sólo admitía 0,6 y una vez cortado se quedaba en algo menos. El hecho que el haz láser no salga recto sino algo cónico, por la zona superior del material deja grosor de 0.6 y por la parte inferior algo menos. Estas pruebas me hicieron corregir los diseños: en las forjas, si os fijáis, hay muchos elementos repetitivos, pues eliminé algunos para llegar al grosor de 0,6 mm y que visualmente quedara con la proporción óptima. En algunos casos están todos los elementos, como es el caso de la marquesina exterior y las verjas de aparcamiento.

 En la primera foto observaréis el primer dibujo de Illustraitor, a escala H0 y en algunas piezas, menos elementos que el real, por lo que ya os he comentado anteriormente.
En el segundo, se ha eliminado la masa, y se ha dejado las lineas de corte, marca y tallado. Los tres colores es por el orden de corte de la máquina: 1º, Talla y marca; naranja. 2º, corte interior; cyan. 3º, corte exterior; rojo. En este diseño no está incluida la matriz. Para que os hagáis una idea, en las líneas rojas habría pequeñas interrupciones de 0,6 mm y tendría otra línea exterior con la forma de la matriz, y esta línea sería lo ultimo que cortaría el láser.

Y ya por fin, tengo un lugar aceptable para trabajar, el diorama de Peñuelas lo hice en un espacio más o menos de 1 metro cuadrado. Esto es otra cosa.

Paso a nivel de Peñuelas.8º

Pequeños avances:
Edificio de servicios en su lugar definitivo. Detrás del muro he puesto algo producto de mi inventiva; según plano de la época había distintas edificaciones destinadas a almacenes de trigo, vinos y aguardientes, molinos, etc.

Se ha puesto calefacción en la caseta guardabarreras, una silla, una mesa, un calendario Pirelli del año 69, y un póster con toda la disposición de vías y de edificios de la estación de Peñuelas.
La estufa salamandra está hecha con papel de estaño.
